Spritzgießschnecke

         (Abbildung 1: Spritzgießschneckenzylinder)

Einführung

Schneckenzylinder, die beim Spritzgießen eingesetzt werden, sind Bauteile der Kunststoffverarbeitung. Sie sind entscheidend für eine effektive und qualitativ hochwertige Produktion. Sie schmelzen die Kunststoffmaterialien, mischen und homogenisieren sie, um Konsistenz und Produkteigenschaften zu gewährleisten.

Hirschmaschine ist bekannt für die Herstellung erstklassiger Spritzguss-Schneckenzylinder, die den Qualitätsstandards der Branche entsprechen. Durch den Einsatz von Technologie und jahrelanger Erfahrung werden langlebige und effektive Lösungen geliefert, die auf die spezifischen Bedürfnisse jedes Kunden zugeschnitten sind.

Was versteht man unter Spritzgießschneckenzylindern?

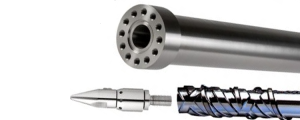

(Abbildung 2: Was ist mit dem Schraubenzylinder gemeint?)

Spritzgießen ist weltweit ein etabliertes Verfahren zur Teileherstellung in der Fertigung. Die Spritzgießschnecke spielt dabei eine zentrale Rolle und ist ein entscheidendes Element für das effiziente Schmelzen, Mischen und Einspritzen des Kunststoffs. Ihre Hauptaufgabe besteht darin, das Granulat zu verflüssigen, bevor es in die Form eingespritzt wird, um die gewünschte Gestalt zu erhalten.

Dieser Leitfaden untersucht die Details der in Spritzgießverfahren verwendeten Schnecke, einschließlich ihrer Konstruktionselemente und Funktionsweise sowie ihrer verschiedenen Typen und Wartungsanforderungen.

Die Bedeutung der Schnecke beim Spritzgießen

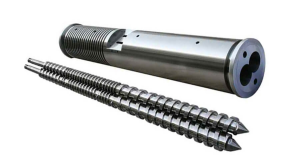

(Abbildung 3: Die Bedeutung des Schraubenzylinders)

Ein genauerer Blick auf das Spritzgießverfahren

Bei Fertigungsprozessen wie dem Spritzgießen wird eine Schnecke verwendet, um Teile durch Einspritzen von Material in eine Form herzustellen; dazu gehören Schritte wie das Schließen und Abkühlen, bevor das Auswerfen erfolgt.

Zweck des Schraubenzylinders

Die Schnecke spielt beim Spritzgießprozess eine wichtige Rolle, indem sie wichtige Funktionen ausführt.

Die Schnecke erhitzt die Kunststoffpellets, bis sie schmelzen und sich zu einer Flüssigkeit vermischen.

Für die Erhaltung der Produktqualität ist es entscheidend, dass der geschmolzene Kunststoff gründlich vermischt wird.

Die Schnecke drückt den geschmolzenen Kunststoff mit einer bestimmten Kraft in die Form.

Die Regulierung des Kunststoffflusses in die Form ist entscheidend für die Erreichung der Schussgrößen.

1. Zuführungsbereich

Die Zuführsektion ist für den Transport der Kunststoffpellets vom Trichter zum Kompressionsbereich zuständig. Hierfür sind die Schneckenflügel so konstruiert, dass sie den Materialfluss aufgrund ihrer beträchtlichen Tiefe erleichtern.

2. Kompressionsbereich

Bei diesem Teil des Verfahrens, dem Formpressen, werden die Kunststoffgranulate erhitzt, bis sie gleichmäßig schmelzen, während sich die Schneckengänge stetig verjüngen, um den Druck und die auf das Material wirkenden Scherkräfte zu erhöhen.

3. Messbereich

Im Dosierbereich der Schneckenvorrichtung wird der geschmolzene Kunststoff gründlich vermischt, um einen gleichmäßigen Materialfluss in die Form zu gewährleisten. Die Schneckenwindungen sind hinsichtlich ihrer Tiefe so konstruiert, dass der Materialfluss reguliert wird.

Der Aufbau eines Fasses

Der Zylinder dient als Ummantelung der Schnecke. Er trägt zur Temperaturregulierung während des Schmelz- und Einspritzvorgangs im Spritzgießprozess bei. Üblicherweise wird er aus Materialien gefertigt, die den hohen Drücken und Temperaturen beim Spritzgießen standhalten. Wichtige Merkmale des Zylinders sind seine Konstruktion und seine Fähigkeit, den anspruchsvollen Formgebungsbedingungen zu widerstehen.

Heizbänder

Heizbänder bezeichnen Heizelemente, die den Zylinder umgeben, um die zum Schmelzen des Kunststoffmaterials erforderliche Wärme zu erzeugen.

Kühlkanäle

Kühlkanäle dienen der Zirkulation von Kühlflüssigkeiten, um die Temperatur der Fässer zu regulieren und eine Überhitzung zu verhindern.

Liner

Das Innere des Laufs wird häufig mit einem Material beschichtet, um die Lebensdauer des Laufs zu verlängern und die Leistungsfähigkeit über die Zeit zu gewährleisten.

Arten von Schneckenzylindern

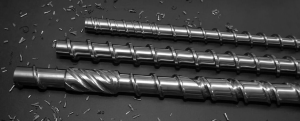

(Abbildung 4: Arten von Schneckenzylindern)

Schneckenzylinder sind Bestandteile von Extrusionsanlagen, die in Branchen wie der Kunststoffherstellung sowie der Lebensmittel- und Pharmaindustrie eingesetzt werden, um Materialien zu schmelzen und sicherzustellen, dass Misch- und Förderprozesse effektiv durchgeführt werden.

1. Extruderschnecken und -zylinder

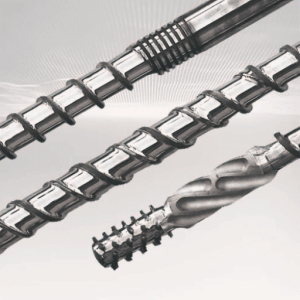

(Abbildung 5: Extruderschnecken und -zylinder)

Extruderschnecken und -zylinder sind Bauteile in Maschinen zur Formgebung und Bearbeitung von Werkstoffen.

Bei einem Einschneckenextruder spielen Konstruktionselemente wie Extruderschnecke und -zylinder eine wichtige Rolle. Die Rotation der Schnecke im Zylinder erzeugt durch Reibung und Scherkräfte Wärme, die das Schmelzen des Materials, beispielsweise von Kunststoffgranulat, unterstützt. Die Schmelze wird anschließend durch eine Düse gepresst, um die gewünschte Form zu erhalten.

Die Schraube ist üblicherweise in drei Abschnitte unterteilt.

1. Im Feeding-Bereich werden die Inhalte zugeführt und weitergeleitet.
2. In der Kompressionszone wird das Material aufgeschmolzen.
3. In der Dosierzone wird das geschmolzene Material gleichmäßig vermischt und anschließend abgepumpt.

Die Kunststoffextrusion wird häufig für Anwendungen wie die Herstellung von Rohren, Platten und Folien eingesetzt.

Zu den Vorteilen zählen ein budgetfreundliches Layout, das gut mit vorhandenen Materialien harmoniert.

Das Gerät weist im Vergleich zu Doppelschneckensystemen Einschränkungen hinsichtlich seiner Mischleistung auf.

2. Paralleles Doppelschnecken-Zylinder

(Abbildung 6: Paralleles Doppelschneckenrohr)

Doppelte parallele Schneckenzylinder bestehen aus zwei ineinandergreifenden Schnecken, die sich zum Mischen und Verarbeiten von Materialien in entgegengesetzte Richtungen drehen.

Die Schrauben können sich in dieselbe Richtung drehen (gleichlaufend). Sie können sich auch in entgegengesetzte Richtungen drehen (gegenläufig). Der Zylinder ist so konstruiert, dass beide Schraubentypen passen.

In Branchen wie der Polymerverarbeitung und der Lebensmittelverarbeitung sowie in pharmazeutischen Anwendungen werden Verfahren wie das Mischen von Chemikalien und das Entfernen flüchtiger Substanzen häufig zusammen mit Prozessen eingesetzt, die die reaktive Extrusion beinhalten.

Vorteile;

Lässt sich hervorragend vermischen und gleichmäßig verteilen.

Effiziente Verarbeitung mit Fokus auf Geschwindigkeit und Anpassungsfähigkeit.

Es ergeben sich Herausforderungen, da Doppelschraubensysteme im Vergleich zu Einzelschraubensystemen sowohl komplizierter als auch kostspieliger sind.

3. Konisches Doppelschneckenzylinderrohr

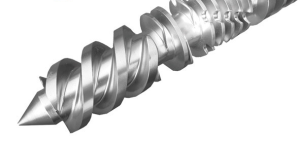

(Abbildung 7: Konisches Doppelschneckenrohr)

Konische Doppelschneckenzylinder zeichnen sich durch eine Konstruktion aus, bei der sich die Schnecken von einem breiteren Durchmesser am Einlaufende zu einem schmaleren Durchmesser am Auslaufende verjüngen.

Durch die konische Form kann das Material beim Übergang vom Zuführbereich zum Entladebereich schrittweise komprimiert werden, wobei sich die Schnecken entweder in die gleiche Richtung oder in entgegengesetzte Richtungen drehen.

Sowohl bei Anwendungen in der PVC-Verarbeitung und Gummiextrusion als auch in anderen Szenarien, die erhebliche Kompressions- und Scherkräfte erfordern, kommen sie zum Einsatz.

Vorteile;

Effektive Mischtechniken.

Die konische Form hat dazu beigetragen, den Energieverbrauch zu senken.

Zu den Einschränkungen gehören die Beschränkung auf bestimmte Anwendungsbereiche und die höheren Kosten im Vergleich zu Doppelschneckensystemen.

4. Bimetall-Schraubenzylinder

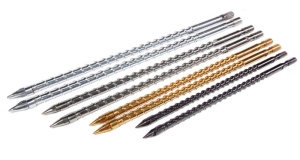

(Figur-8 Bimetall-Schraubenzylinder)

Bimetall-Schraubzylinder werden durch die Kombination zweier Metalle gefertigt, um die Lebensdauer und Verschleißfestigkeit zu verbessern.

1. Ein Metall (typischerweise Stahl)
2. Eine äußere Schicht aus einer widerstandsfähigeren, oberflächengehärteten Legierung.

Zylinder und Schnecke sind mit Wolframcarbid und Nickelbasislegierungen beschichtet, um Beschädigungen durch korrosive Substanzen zu widerstehen.

Ideal für die Handhabung von Materialien wie gefüllten Polymeren und glasfaserverstärkten Kunststoffen sowie korrosiven Substanzen.

Vorteile;

Überlegene Haltbarkeit führt zu einer langen Lebensdauer.

Die Zeit, in der die Geräte stillstehen, wird verkürzt, wodurch die Kosten für Reparaturen und Instandhaltung sinken.

Zu berücksichtigen sind unter anderem die anfänglichen Kosten bei der Wahl von maßgefertigten Schraubzylindern im Vergleich zu Standardzylindern.

Die Bedeutung der Schraubenkonstruktion in verschiedenen Anwendungen

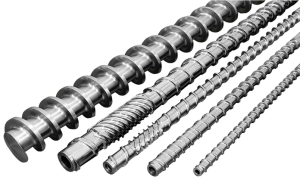

(Abbildung 9: Die Bedeutung der Schraubenkonstruktion)

Unterschiedliche Schneckenzylinder bieten Vorteile. Die Auswahl hängt von den spezifischen Anforderungen des zu bearbeitenden Materials und den gewünschten Ergebnissen ab.

Die Bedeutung der Schraubenkonfiguration in verschiedenen Anwendungsbereichen

Verschiedene Werkstoffe wie Polyethylen hoher Dichte (HDPE), Polypropylen (PP), Polycarbonat (PC) oder Nylon (PA) erfordern spezielle Schneckenkonfigurationen, um optimale Verarbeitungsergebnisse zu erzielen. Die Wahl des Kunststoffs beeinflusst die Geometrie der Schnecke und damit die Leistungsfähigkeit in Fertigungsprozessen, insbesondere durch die präzise Fertigung des Schneckenzylinders.

• Stellen Sie sicher, dass wärmeempfindliche Materialien vor Zersetzung geschützt werden.
• Die Verteilung von Additiven und Verstärkungsmitteln in den Materialien verbessern.
• Durch Minimierung der Reibung wird Verschleiß vorgebeugt und die Lebensdauer des Objekts verlängert.

Bei Hirschmaschine, Wir sind uns der Bedeutung anwendungsspezifischer Schneckenzylinderkonstruktionen bewusst. Wir bieten Optionen zur Steigerung der Produktivität und Reduzierung von Materialverschwendung. Die Auswahl der Materialien für Schneckenzylinder ist dabei von entscheidender Bedeutung.

Standardberechnungsformel für das Schraubenkompressionsverhältnis

Kompressionsverhältnis (CR) h1h1​ / Messzonenflugtiefe h2h2​
Oder äquivalentes Volumenverhältnis (D−h1)(D−h2)(D−h2​)(D−h1​)​
(Wo DD h1h1​ und h2h2​ (Dies sind die Flugtiefen der Zufuhr- bzw. Dosierzone.)

Technische Grundlagen

Das Kompressionsverhältnis spiegelt die Fähigkeit der Schnecke wider, plastisches Material schrittweise zu verdichten. Die Verringerung des Steigungstiefengradienten erzeugt Scherwärme und Gegendruck, um das Material zu schmelzen und zu homogenisieren.
NotizFür Kegelschrauben (z. B. bei der PVC-Verarbeitung) verwenden Sie segmentierte Integralmittelung zur Berechnung.

II. Anwendungsbeispiel der Formel

Fallstudie: HDPE-Schraubenparameter

• Schraubenaußendurchmesser D=60 mm
• Einzugszonenflugtiefe h1=10 mmh1​=10 mm
• Messzonenflugtiefe h2=3 mmh2​=3 mm

Berechnung:

1. CR=h1/h2=10/3≈3,33:1CR=h1​/h2​=10/3≈3,33:1
2. Volumetrisches Kompressionsverhältnis (D−h1)/(D−h2)=(60−10)/(60−3)=50/57≈0,88(D−h1​)/(D−h2​)=(60−10)/(60−3)=50/57≈0,88 (wird zur Bestimmung der Schmelzdichte verwendet).

III. Materialspezifische Richtlinien für das Kompressionsverhältnis

Materialauswahl für Schneckenzylinder

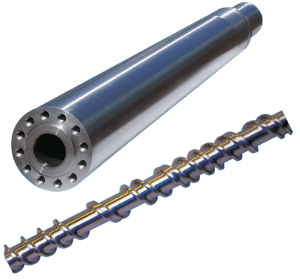

(Abbildung 10: Materialauswahl für Schneckenzylinder)

Das Schneckenmaterial muss den beim Spritzgießprozess auftretenden Temperaturen und Drücken standhalten und gleichzeitig Verschleiß und Abnutzung wirksam widerstehen.

Einige der für Schrauben verwendeten Materialien sind:;

Verwendung von Werkzeugstahl:

Schrauben, die eine hohe Leistung erbringen, werden häufig aus Werkzeugstahl gefertigt, da dieser langlebig, verschleißfest und beständig gegen hohe Temperaturen und Drücke ist.

Nitrierstahl

Nitrierter Stahl wird aufgrund seiner Verschleißfestigkeit und seiner Fähigkeit, auch bei längerem Gebrauch effektiv zu funktionieren, häufig für Schrauben verwendet.

Bimetallschrauben

Hergestellt aus zwei Metallschrauben, deren Kernmaterial mit einer Legierung ummantelt ist, um die Festigkeit zu erhöhen und vor rauen Substanzen zu schützen.

Edelstahlschrauben

Edelstahlschrauben werden häufig beim Umgang mit Substanzen oder in Branchen wie dem Gesundheitswesen und der Lebensmittelindustrie eingesetzt, wo Reinheit von größter Bedeutung ist.

Fassmaterialien

Der Zylinder muss außerdem den Bedingungen während des Spritzgießprozesses standhalten können. Typische Materialien für Zylinder sind:;

Nitrierstahl

Läufe aus nitriertem Stahl werden aufgrund ihrer Verschleißfestigkeit und Langlebigkeit häufig in verschiedenen Anwendungen eingesetzt.

Aus zwei Metallen gefertigt.

Diese Fässer bestehen aus zwei Metallen. Einem Basismaterial mit einer schützenden Legierungsauskleidung für erhöhte Haltbarkeit und bessere Handhabung von abrasiven Substanzen.

Edelstahl

Fässer aus Edelstahl werden häufig für den Umgang mit Substanzen oder in Situationen eingesetzt, in denen strenge Hygienevorschriften erforderlich sind.

Bei Deer Machine verwenden wir erstklassige Materialien und empfehlen unseren Kunden nach eingehender Bedarfsanalyse hochwertige Werkstoffe. Durch die Kombination erstklassiger Materialien mit modernsten Fertigungsmethoden garantieren wir höchste Qualität und Langlebigkeit für alle unsere Schneckenzylinder.

Wartung und Fehlersuche an Schneckenzylindern

1. Regelmäßige Wartung und Instandhaltung

Die ordnungsgemäße Wartung des Schneckenzylinders ist entscheidend für dessen gleichbleibende Leistung und eine effektive Verlängerung seiner Lebensdauer. Zu den wichtigsten Wartungsmaßnahmen gehören folgende Schritte:;

Zum Reinigen

Reinigen Sie Schraube und Zylinder gründlich, um jegliche Kunststoff- oder Schmutzreste zu entfernen, die die Funktion beeinträchtigen könnten.

Regelmäßig prüfen

Prüfen Sie regelmäßig Schraube und Zylinder auf Verschleißerscheinungen wie Korrosion oder Beschädigungen. Ersetzen Sie beschädigte Teile bei Bedarf.

Schmiermittel auftragen

Achten Sie darauf, die vom Hersteller empfohlene Schmierung an Schraube und Zylinder aufzutragen, um die Reibung zu minimieren und Verschleiß am Gerät vorzubeugen.

Temperatur aufrechterhalten

Die Temperatur des zu verarbeitenden Materials muss aufrechterhalten werden, indem überprüft wird, ob die Heiz- und Kühlsysteme zur Temperaturregelung ordnungsgemäß funktionieren.

2. Häufige Probleme und Fehlerbehebung

Bei Schraubzylindern können verschiedene Probleme auftreten.

Übermäßiger Gebrauch und regelmäßige Kontrolluntersuchungen

Übermäßiger Gebrauch kann zu geringerer Effizienz und schwankender Teilequalität an den Werkzeugmaschinen führen. Um diesem Problem wirksam entgegenzuwirken und die Leistungsfähigkeit aufrechtzuerhalten, empfiehlt es sich, die Schnecken- und Zylinderkomponenten regelmäßig zu überprüfen und verschlissene Teile umgehend auszutauschen.

Korrosive Wirkung:

Bei der Handhabung bestimmter Stoffe oder in Umgebungen mit hoher Luftfeuchtigkeit können Korrosionsschäden auftreten, die den Einsatz korrosionsbeständiger Materialien für Schraube und Zylinder erfordern, um dieses Problem zu vermeiden.

Übermäßige Hitze

Übermäßige Hitze kann die Schraube und den Zylinder beschädigen, was zu einer schlechten Teilequalität führt. Daher ist es wichtig zu überprüfen, ob das Kühlsystem gut funktioniert und die Temperatur angemessen reguliert wird.

Bedenken hinsichtlich der Degradation:

Die Materialermüdung des Kunststoffs kann zu Qualitätseinbußen bei den Bauteilen führen. Stellen Sie sicher, dass das Material bei der erforderlichen Temperatur verarbeitet wird und dass die Schraubenkonstruktion zum verwendeten Material passt.

Entwicklungen in der Schneckenzylindertechnologie

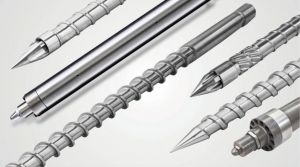

(Abbildung 11: Entwicklungen in der Schneckenzylindertechnologie)

Spitzenmaterialien

In Wissenschaft und Technik werden innovative Werkstoffe mit verbesserten Eigenschaften und Funktionalitäten entwickelt. Fortschritte in der Materialwissenschaft haben zur Entwicklung von Werkstoffen für Schraubenzylinder geführt, die eine längere Lebensdauer und höhere Widerstandsfähigkeit gegen Verschleiß und Korrosion bieten.

Energieeinsparung

Energieeinsparung ist im Spritzgusssektor zu einem wichtigen Thema geworden, da Schneckenzylinderhersteller an innovativen Designs arbeiten, die den Energieverbrauch senken. Diese neuen Designs umfassen optimierte Schneckenformen, verbesserte Heiz- und Kühlmechanismen sowie modernste Materialien zur Minimierung von Reibung und Wärmeverlust.

Intelligente Schraubzylinder

Der Einsatz von Sensoren und Überwachungssystemen in Schneckenzylindern gewinnt in der Industrie zunehmend an Bedeutung. Intelligente Schneckenzylinder liefern Informationen zu Temperatur, Druck und Verschleiß und ermöglichen so die Steuerung des Spritzgießprozesses sowie eine vorausschauende Wartung. Diese Weiterentwicklung birgt das Potenzial, Ausfallzeiten zu reduzieren, die Qualität der gefertigten Teile zu verbessern und die Lebensdauer der Schneckenzylinder zu verlängern.

3D-Druck

Die Erforschung von Fertigungsmethoden oder 3D-Druckverfahren zur Herstellung von Schraubenzylindern mit Formen, die mit traditionellen Methoden nur schwer realisierbar sind, gewinnt in letzter Zeit an Bedeutung. Diese innovative Technologie ermöglicht die Produktion personalisierter Schraubenkonfigurationen, die die Effektivität und Produktivität in bestimmten Anwendungsbereichen steigern.

Die Gewährleistung optimaler Produktionseffizienz und Produktqualität hängt bei Deer Machine maßgeblich von der Qualität und Instandhaltung der Schneckenzylinderkonstruktion für das Spritzgießen ab. Wir setzen daher vorrangig auf erstklassige Schneckenzylinder, die für ihre Leistungsfähigkeit und Langlebigkeit bekannt sind.

Zusammenfassend

Die in Spritzgussverfahren eingesetzte Schnecke ist ein wesentlicher Bestandteil des Prozesses. Sie übernimmt Aufgaben wie das Schmelzen des Kunststoffs und das anschließende Einspritzen in die Formen nach dem effektiven Mischen, um ein hochwertiges Endprodukt zu gewährleisten. Verbesserungen bei Materialien und Technologien haben zu Konstruktionen geführt, die Leistung und Energieeffizienz in verschiedenen Anwendungsbereichen optimieren.
